Specyfikacja techniczna
|

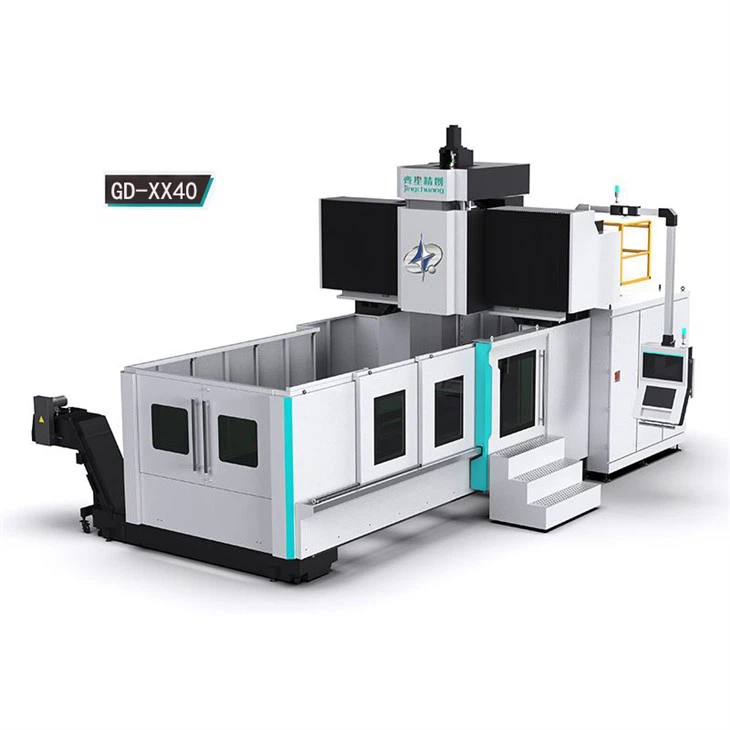

Typ maszyny(5 OSIS CNC Universal Center) |
jednostka |
GD-Xx40szereg |
|
|
Workbench |
|||
|
Obszar stołowy |
mm |
5000/6000/8000/10000*3000 |
|
|
T-slot (rozmiar*odstępy*) |
mm |
17*28*200 |
|
|
Maksymalne obciążenie warsztatu warsztatu |
kg |
24000/28000/32000/36000 |
|
|
Podróż |
|||
|
Podróż na osi X. |
mm |
5100/6100/8100/10100 |
|
|
Podróż na osi Y. |
mm |
4000 |
|
|
Podróż na osi Z. |
Czterokrsowy rolek T-RAM Square Ram (twarda kolej) |
800/1000/1200/1500 |
|
|
Odległość od nosa wrzeciona do stołu (typ przekładni) |
Travel z osi =800 |
mm |
250-1050 |
|
Travel z osi =1000 |
mm |
250-1250 |
|
|
Travel z osi =1200 |
mm |
250-1450 |
|
|
Travel z osi =1500 Square Ram (twarda kolej) |
mm |
250-1750 |
|
|
Odstępy podwójnej kolumny (szerokość drzwi) |
mm |
4000 |
|
|
Oś główna |
|||
|
Moc wrzeciona (ocena ciągła/30 minut) |
KW |
22/26 30/37 |
|
|
Prędkość wrzeciona (głowica wrzeciona szyny) |
Typ dwustopniowego sprzętu |
RPM |
4500 |
|
Otwór zwężka wrzeciona |
- |
Bt -50/bbt -50/cat -50 |
|
|
Karmić |
|||
|
Szybkość pasz cięcia |
MM/min |
1-10000/ 1-10000/ 1-8000/ 1-6000 |
|
|
Szybka szybkość pasz |
M/min |
X/Y/ Z: 10/15/15 |
|
|
Silnik zasilający X/T/z |
Power (KW) |
KW |
X/Y/Z: 9/7/7 |
|
Precyzja |
|||
|
Dokładność pozycjonowania |
Patrz ISO 230-2 |
mm |
± {{0}}. 0 13/ Pełny udar lub ± {6}}. 013/ Pełny udar lub ± 0,015/ pełny udar lub ± 0,015/ pełny udar mózg |
|
Dokładność reprodukcji |
Patrz ISO 230-2 |
mm |
±0.003 |
|
Automatyczna zmiana narzędzia |
|||
|
Pojemność przechowywania narzędzi |
Pionowa zmiana narzędzia |
PC |
40T/60T/90T/120T |
|
Maksymalna waga narzędzia |
kg |
20 |
|
|
Automatyczna rozmiar narzędzia do zmiany narzędzia (pełne narzędzie/puste narzędzie) |
mm |
∅125/∅250 |
|
|
Typ Shank |
- |
Bt -50/bbt -50/cat -50 |
|
|
Inny |
|||
|
Zapotrzebowanie na energię elektryczną |
Kva |
70/80/80/80 |
|
|
Zapotrzebowanie barometryczne |
kg/cm² |
8 |
|
|
Waga maszyny |
kg |
65000/75000/87000/97000 |
|
|
Powierzchnia podłogi (l*w*h) |
mm |
12800/14800/16800/18800*8800*5200 |
|
Funkcje projektowe osi X.
1. Rails naszego 5-osiowego CNC Universal Center Męcze wykorzystują znane importowane liniowe szyny slajdów znane ze swojej wysokiej sztywności i precyzji, zapewniając wyjątkową wydajność zarówno w ciężkim cięciu, jak i szybkiej dokładności.
2. Oś X ma konstrukcję trzech szyld, z gęsto zapakowanymi przesuwnymi blokami, które tworzą solidną konstrukcję. Ta konstrukcja zapewnia optymalną sztywność i płaskość stołu roboczego, znacznie zwiększając jego pojemność i dynamiczną dokładność poziomej przedmiotu obrabianego.
Instalacja i akceptacja
1. Do portu lub ex fabryki.
2. Klient musi zapewnić dostępność odpowiedniego środowiska, sprzęt do podnoszenia, zasilacz, źródło gazu elektrycznego oraz określone produkty do cięcia i produkty olejowe dla maszyny.
3. Dla tego maszyny wymagana jest fundament, a klient powinien go przygotować zgodnie z rysunkiem fundamentu dostarczonym przez naszą firmę przed dostarczeniem maszyny.
1. Klient może odwiedzić zakład produkcyjny w celu sprawdzenia maszyny, a wszystkie powiązane koszty ponoszone przez kupującego.
2. Status operacyjny maszyny należy sprawdzić zgodnie ze standardowymi testami zakładu produkcyjnego lub innych uzgodnionych testów.
3. Akceptacja dokładności maszyny będzie oparta na certyfikatach dokładności fabrycznej dostarczonej przez naszą firmę lub poprzez losowe metody kontroli uzgodnione przez obie strony.
